Installer la centrale de pesée

Add-ons

Composant Version
ILOG connector Windows® 7, 8.1, 10

ILOG connector

Ouvrir : Administration > Utilitaires > Installation > Connecteur iLog

Le connecteur iLog permet de faire le lien entre Sage X3, les balances physiques et les diagrammes de Gantt.

Pour installer le connecteur, lancez l'assistant d'installation.

  1. Ouvrez le fichier d’installation téléchargé sur votre ordinateur (safex3-ilogconnector-installer-x86_64.exe).

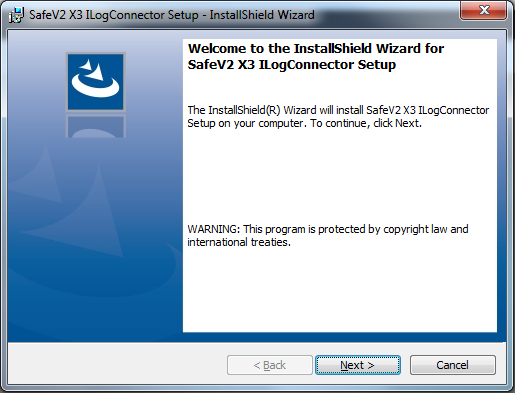

    2. Écran d’ouverture de l'assistant d'installation d'IlogConnector. L'action Suivant est sélectionnée.

  2. Sélectionnez Suivant.
  3. Lorsque l’installation est terminée, sélectionnez Finish (Terminer).
  4. Lisez les termes du Contrat de licence (en anglais). Si vous acceptez les termes, sélectionnez Yes (Oui).
  5. Lisez les termes du second Contrat de licence (en anglais). Si vous acceptez les termes, sélectionnez Yes (Oui).
Le connecteur iLog est installé sur votre ordinateur.

Balances compatibles

Les sociétés suivantes fabriquent des balances compatibles avec le module Pesée de Sage X3 : METTLER TOLEDO et Minebea Intec.

Les balances sont connectées au client par le port COM (RS232).

Pour éliminer le besoin d'intervention physique, le protocole Mettler SICS dispose d'un mode de Contrôle total. Le mode de Contrôle total permet de contrôler à distance les balances et les indicateurs METTLER TOLEDO.

METTLER TOLEDO

Si les balances que vous utilisez ne sont pas présentes dans le tableau ci-dessous, contactez votre représentant METTLER TOLEDO pour confirmer la validité de vos balances.
Balance Remarques
BBA4xx BBA422 - BBA425 - BBA432 - BBA442 - BBA462
Excellence XS XS-S - XS-M - XS-L
Excellence Plus XP XP-M - XP-L
ICS4xx Tous les modèles sont compatibles avec le module Pesée de Sage X3.
ICS466x Pour les zones dangereuses.
ICS6xx Tous les modèles sont compatibles avec le module Pesée de Sage X3.
ID5sx Pour les zones dangereuses.
ID7 ID7 - ID7 2000
IND560x Pour les zones dangereuses.
IND690 IND690 - IND690XX
IND890 IND890 - IND890-10 - IND890-15 - IND890-19 - IND890com
ML ML-T
MS MS-L - MS-TS
PG PG-S
PR
Spider SW METTLER TOLDEO a cessé la production de ces plateformes en janvier 2005.
Viper SW x SM METTLER TOLDEO a cessé la production de ces balances en janvier 2005.

Configuration : mode de Contrôle total

Lorsque le mode de Contrôle total est configuré, vous n'avez pas besoin de manipuler physiquement l'équipement METTLER TOLEDO.

Pour éviter toute interaction physique avec les balances et indicateurs METTLER TOLEDO lors de l’application du protocole SICS, Sage X3 envoie directement les commandes RAZ et TAR.

Pour utiliser le mode Contrôle total, vous devez réaliser les étapes suivantes :

  1. Localisez le répertoire d'installation de votre connecteur de Pesée. Par exemple, C:\Program Files (x86)\Sage\WeighingConnector\.

  2. Ouvrez le fichier x3Scales.ini.

    Dans la section Communication, ajoutez FullControlMode=1.

    Si la section Communication n’apparaît pas, vous devez ajouter [Communication].

  3. Dans le module Pesée :

    1. Sélectionnez le bouton Zero.
    2. Sélectionnez le bouton Tare.
Commande Fonction Niveau
SICS		 Spécificités Nom constante Opération pesée BBA4xx XS XP ICS4x5
ICS685		 ICS466x ID5 ID7 IND560x IND690 IND890 ML MS PG PR SPIDER Viper SW
I4   0     SERIAL_NUM X X   X X - X X X X           X
'Z'   0   REMISEAZERO RAZ X X   X X - X X X X           X
'S'   0   NET PDS_S X X   X X - X X X X           X
SI   0   NET, IMMEDIAT PDS_I X X   X X - X X X X           X
SIR   0   NET, IMMEDIAT,
REPEAT		 PDS_IR X X   X X - X X X X           X
'K'   1     KEY_PAC X X   X X - X - X X           X
K 2   1   LOCKK E_KBD X X   X X - X - X X           X
K 3 ZERO 1 Par défaut
Code clé X3 : 2		 KEYONLY WAIT_MSG 2 5   2 2 - 1 - 20 20 3 1       2
TARE Par défaut
Code clé X3 : 3		 3 10   3 3 - 3 - 21 21 3 1       3
K 4 ZERO 1 Par défaut
Code clé X3 : 2		 UNLOCKK D_KBD 2 2   2 2 - 2 - 20 20 2 2       2
TARE Par défaut
Code clé X3 : 3		 3 1   1 1 - 1 - 21 21 2 2       3
'T'   1   TARE DETAR X X   X X - X X X X           X
TA   1   SETTARE TAR X X   X X - X X X X           X
TAC   1   RAZTARE RAZ_TARE X X   X X - X X X X           X
'D'   1   DISPLAY DSPL X X   X X - X - X X           X
DW   1   RAZDISPLAY RAZ_DSPL X X   X X - X - X             X
'U'   2   UNIT_POIDS CHG_U X -   X X - X - X X           -
SX   2   NET, ARTICLE ART_S X -   X X - X - X X           -
SXI   2   NET, ARTICLE,
IMMEDIAT		 ART_I X -   X X - X - X X           -
AW   3 Uniquement pour les modèles multi-plateaux APPLICATION, WRITE CHG_P - -   - - - X - X X           -

Minebea Intec (anciennement Sartorius)

Balance Remarques
Maxxis 5 Toutes les balances connectées à un terminal de pesée Maxxis 5 sont compatibles avec le module Pesée de Sage X3.
