Procesos

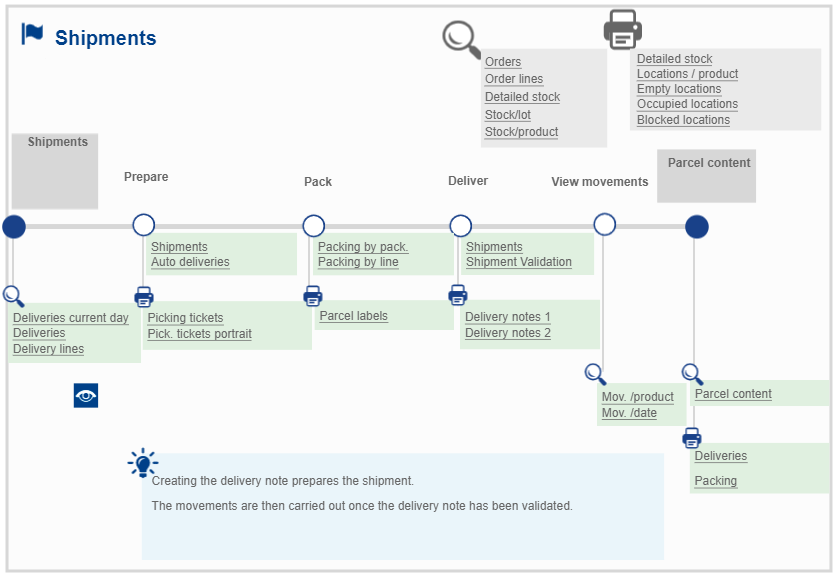

Un proceso es un gráfico donde:

• se describe un flujo entre funciones de Sage X3;
• se integran vínculos directos a estas funciones.

Esta función permite crear procesos mediante un editor visual.

A continuación, debes vincular el proceso a:

• un gadget del portal
• un menú de procesos

Requisitos previos

Consulta la documentación de Puesta en marcha.

Gestión de pantalla

Cabecera

Pestaña de descripción

Pestaña de dibujo

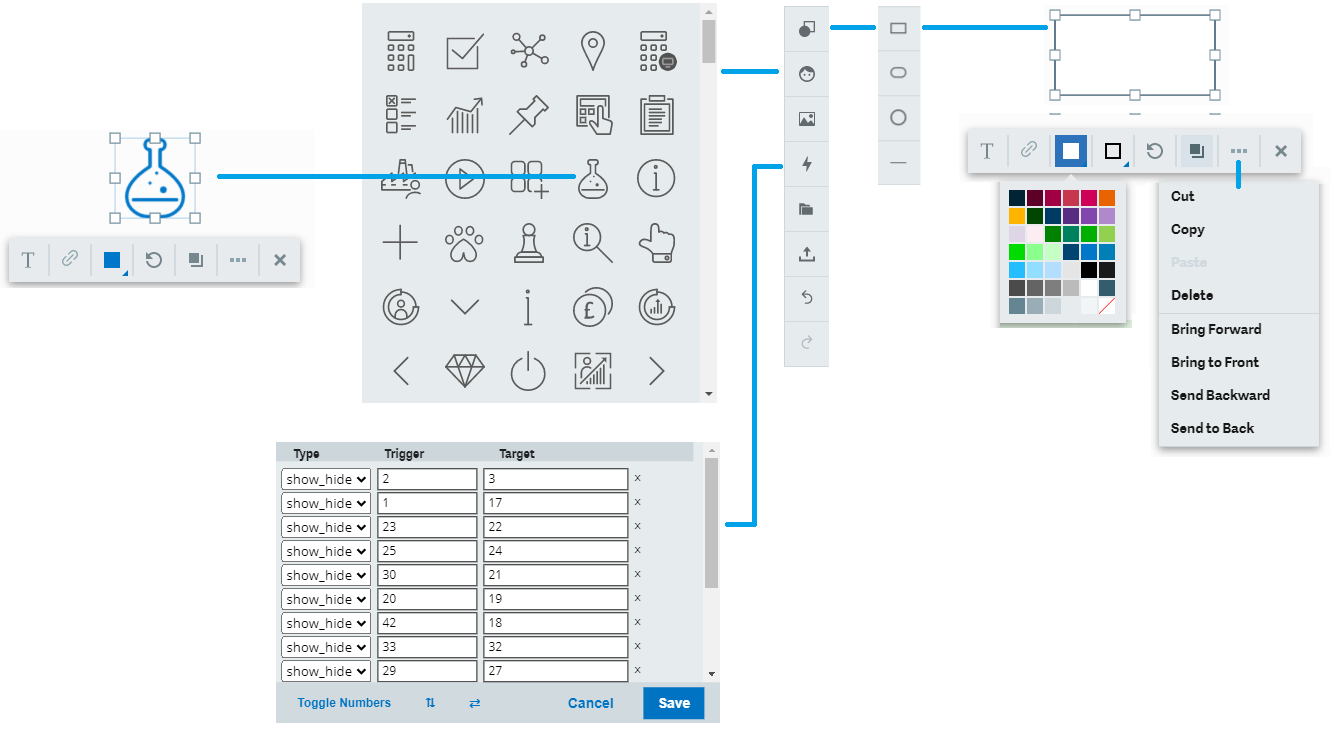

Editor visual de procesos

Formas

Haz clic en el botón para insertar formas en el proceso.

Puedes añadir:

• un rectángulo
• una elipse
• un círculo
• una línea

Una vez que hayas añadido las formas al proceso, puedes cambiar sus dimensiones moviendo los bordes.

Esta barra de herramientas aparece al seleccionar una forma:

Desde ella:

Acciones	Imágenes
Puedes seleccionar el color de relleno de la forma.

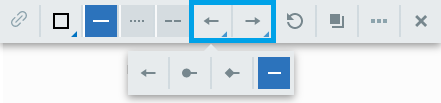

Puedes seleccionar: el color de los bordes de la forma el estilo de los bordes: sin borde todos los bordes bordes punteados bordes a rayas el grosor de los bordes Puedes añadir diferentes símbolos al principio o al final de la línea (flechas, viñetas y rombos).
Puedes girar la forma 45 grados en el sentido contrario a las agujas del reloj.
Puedes copiar una forma.
Puedes introducir texto en una forma haciendo doble clic en ella.
Puedes cambiar el formato del texto modificando: el tamaño: S (pequeño) M (mediano) L (grande) XL (muy grande) XXL (extra grande) el estilo: negrita cursiva subrayado la alineación: a la izquierda centrada a la derecha arriba justificada abajo el color

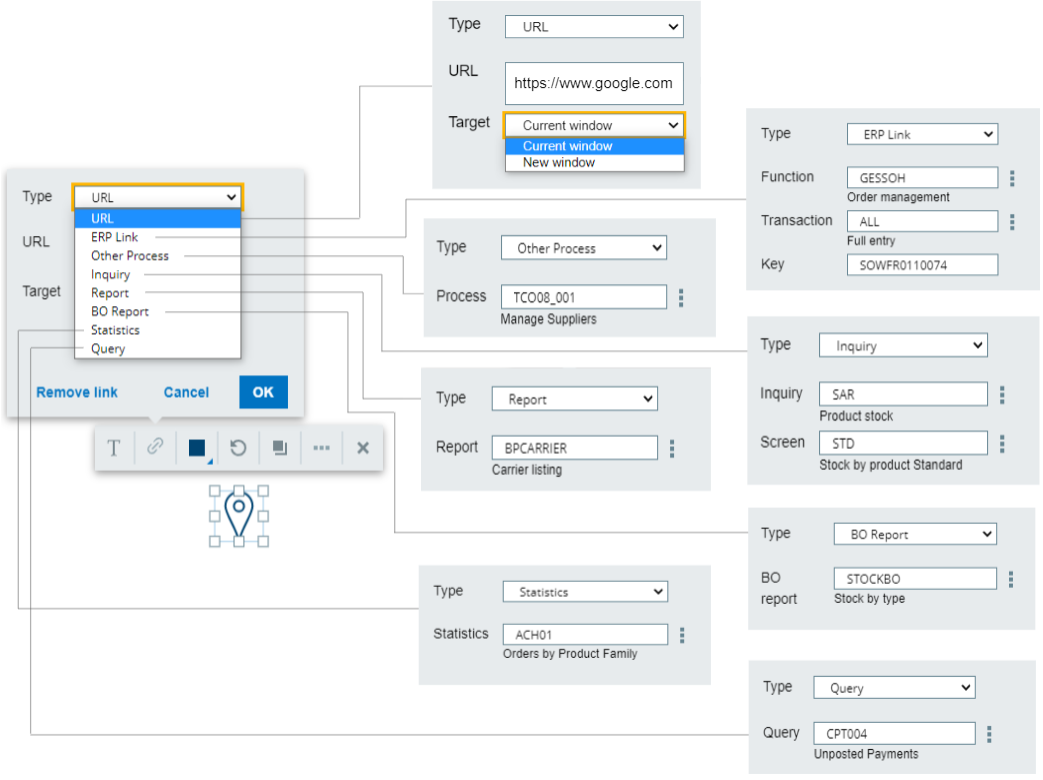

Puedes añadir un hipertexto.
Puedes realizar las siguientes acciones con el botón o haciendo clic en la forma: Cortar Copiar Pegar Suprimir Traer adelante Traer al frente Enviar atrás Enviar al fondo

Gestionar varias formas

Para agrupar formas, mantén presionada la tecla Mayús mientras seleccionas los elementos que quieres agrupar. Haz clic en el botón . Para desagrupar las formas, haz clic en el botón . También puedes realizar estas acciones en los grupos de formas existentes. Por ejemplo, añadir un elemento a un grupo.

Al igual que con las formas simples, las acciones están disponibles mediante el botón . Antes de proceder, mantén presionada la tecla Mayús mientras seleccionas las formas.

También puedes mover, redimensionar y colorear de manera uniforme el conjunto.

De forma dinámica, aparecen unas guías que puedes utilizar para alinear los elementos que estás moviendo por la página.

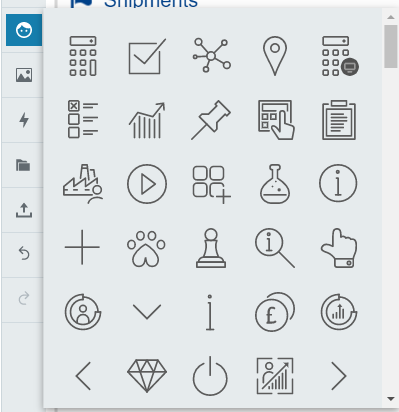

Iconos

Haz clic en para que se muestre la lista de iconos disponibles. Una vez que has añadido un icono a tu proceso, puedes realizar los mismos cambios que en las formas (tamaño, color, rotación, agrupación, etc.).

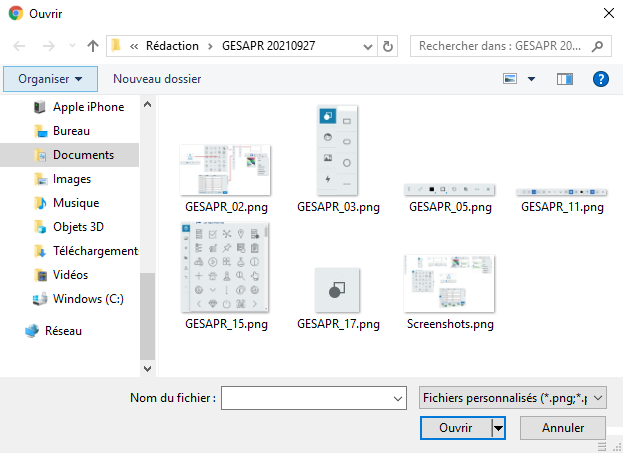

Subir una imagen

Haz clic en el botón para subir una imagen desde el ordenador y añadirla al proceso visual. Una vez que has insertado la imagen, puedes realizar casi los mismos cambios que en las formas (tamaño, vínculo, rotación, agrupación, etc.).

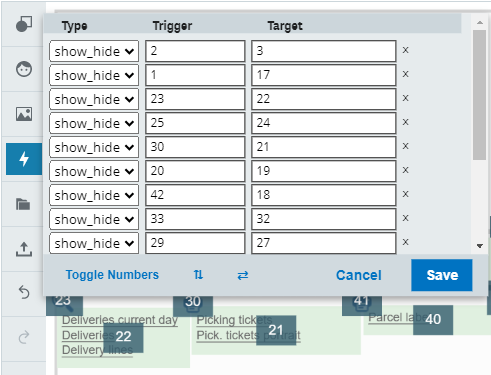

Acciones

Haz clic en el botón para mostrar el panel de acciones.

Haz clic en Toggle numbers (alternar números) para mostrar u ocultar los números superpuestos en cada acción activada o de destino.

Utiliza las flechas de arriba y abajo y de derecha e izquierda para mover el panel de acciones por la página.

Haz clic en la cruz situada a la derecha de la línea para cancelar la acción.

Importar

Haz clic en el botón para sustituir el proceso visual por un fichero JSON existente.

Exportar

Haz clic en el botón para guardar el proceso visual en un fichero JSON.

Deshacer

Haz clic en el botón para cancelar el último cambio realizado.

Rehacer

Haz clic en el botón para restaurar un cambiado cancelado.

Consejos de uso y de diseño

• Agrupa los objetos que quieras mover para conservar la estructura de la página.
• Puedes utilizar un cuadro de texto (por ejemplo, "Sigue la guía") para describir brevemente el proceso y las funciones relacionadas.

Acciones específicas

• Import. proceso

  Haz clic en este botón para importar un proceso.

• Validación

  Haz clic en este botón para validar las modificaciones realizadas en un proceso.

• Copia

  Haz clic en este botón para copiar el proceso desde tu dossier actual a otro.

Menú de acciones

Documentación > Párrafos

Este elemento de menú permite acceder a la gestión de la documentación; más concretamente, al primer párrafo de la documentación, si existe, asociada a la ficha actual.

Documentación > Vínculos

Este elemento de menú permite acceder a la gestión de los vínculos. Se utiliza para definir los vínculos entre esta y otras fichas; por ejemplo, entre funciones y parámetros. Estos vínculos son específicos de la documentación y se utilizan para cargar la generación de las estructuras.

Documentación > Generación

Este elemento de menú lanza la generación de la documentación. También se puede lanzar mediante el botón Generación en la parte inferior de la pantalla.

Puedes lanzar tres tipos de generación a la vez o individualmente:

• estructura de la documentación desde el diccionario (tablas ADOCUMENT, ADOCBLB y ADOCCLB)
• documentación de las tablas anteriores
• documentación de los campos

El rango propuesto por defecto tiene en cuenta la ficha actual, pero se puede modificar en el lanzamiento.

Mensajes de error

No hay ningún mensaje de error aparte de los genéricos.

Tablas utilizadas

Consulta la documentación de Puesta en marcha.
