Anexo 1: ejemplo de proyecto

Grúa de torre giratoria

Este ejemplo muestra los aspectos de la Gestión de proyectos que se implementarían para entregar una grúa de torre giratoria a un cliente.

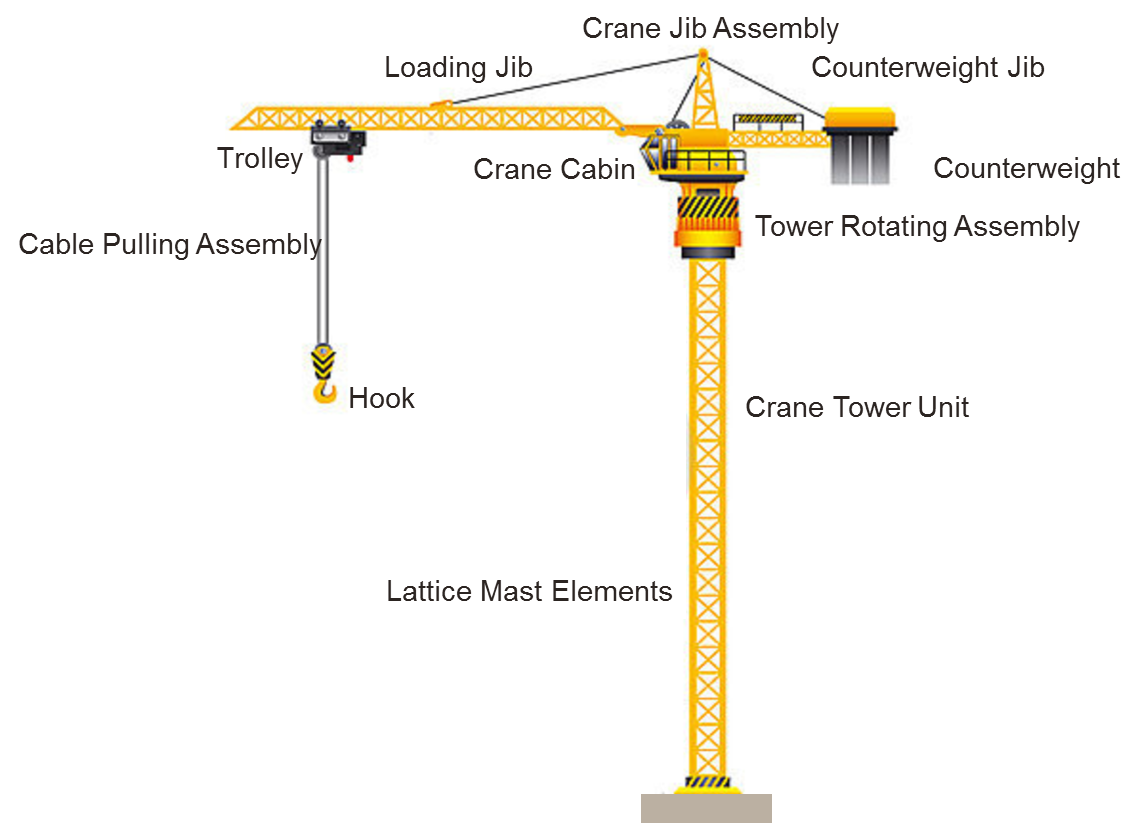

El siguiente esquema incluye los componentes principales de una grúa de torre giratoria (GTG).

Esquema

Para más información, consulta el apartado Estructura de los proyectos.

La primera etapa de este ejemplo de proyecto es la elaboración de una estructura esquemática para producir la grúa de torre giratoria.

Este proyecto se estructurará en tres fases maestras que hay que controlar desde un punto de vista financiero: una fase de diseño, otra de de producción y otra de instalación.

La fase de de producción incluye la fabricación de los componentes principales de la grúa.
La fase de instalación de este ejemplo incluye tanto el montaje como la garantía de calidad.

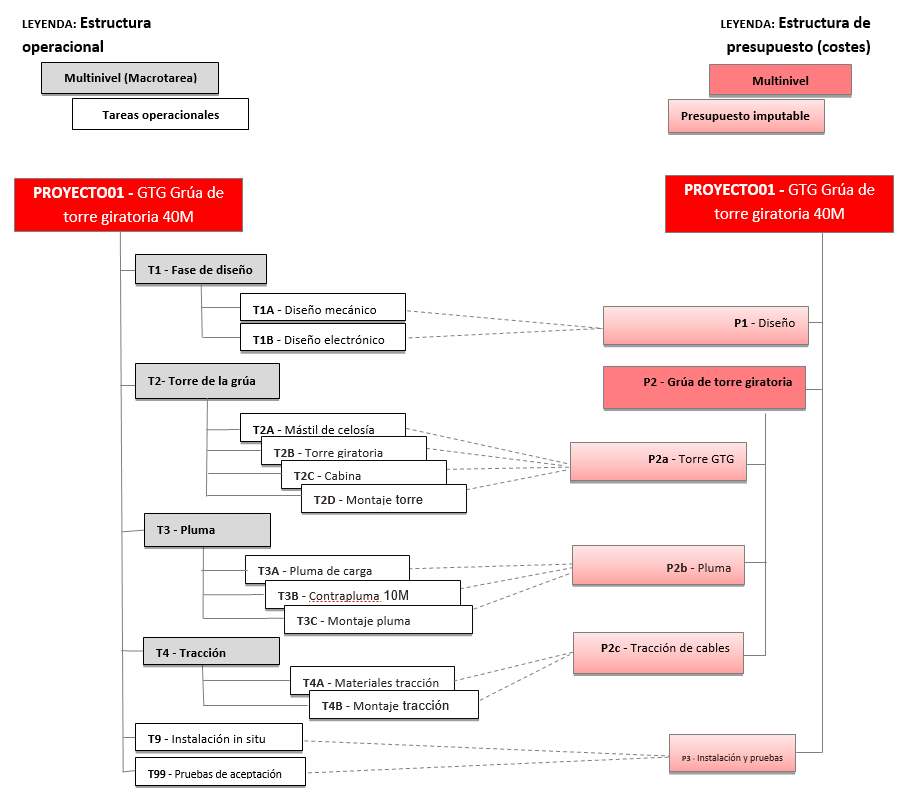

A continuación, se proporciona un ejemplo de estructura esquemática de Gestión de proyectos.

Los detalles del proyecto se crean en la función Gestión de proyectos (GESPJM).

Se define una estructura de costes para realizar el seguimiento de los costes.

Se define una estructura operacional para realizar el seguimiento de las fechas y los plazos.

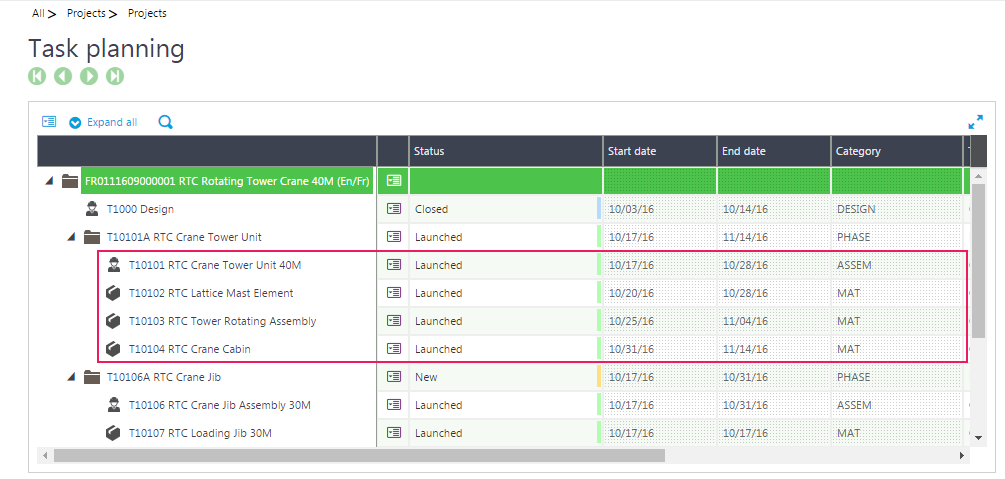

La siguiente pantalla representa una sección de la estructura operacional del esquema.

La tarea de mano de obra T10101 consiste en gestionar el montaje de la tarea T10101A (elementos de la torre). Gracias a esta tarea, se puede realizar el seguimiento de los costes y del tiempo previsto y consumido.
Las tareas T10102-4 son las tareas de material. En este ejemplo, gestionan las entregas de los artículos.

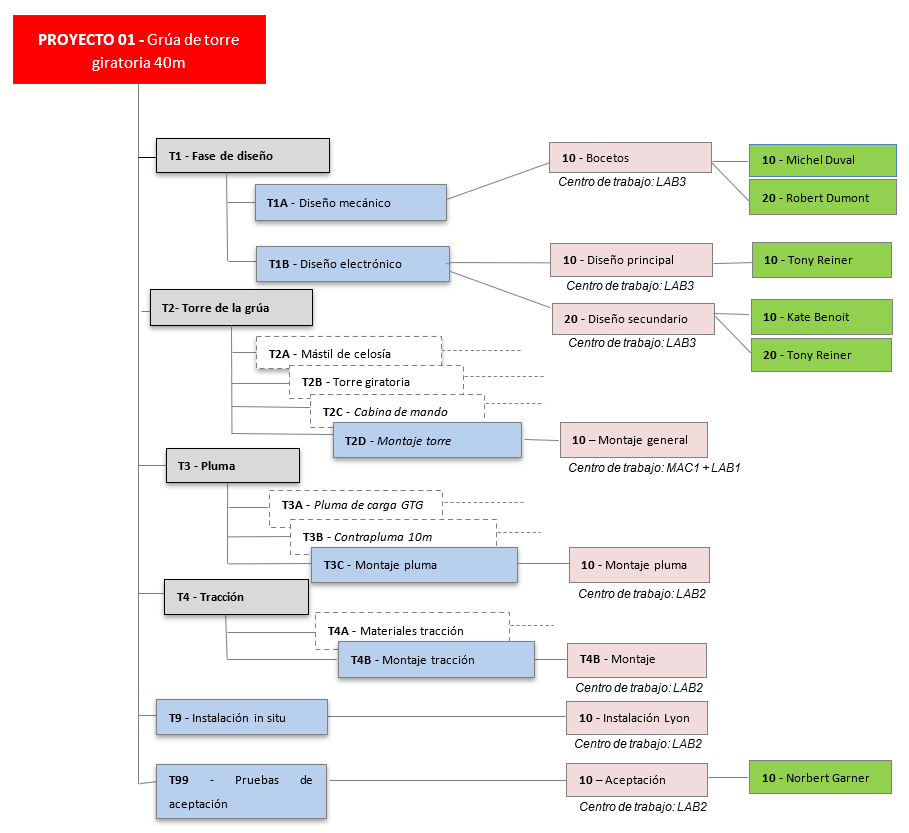

En el siguiente esquema se representan las tareas de mano de obra del proyecto:

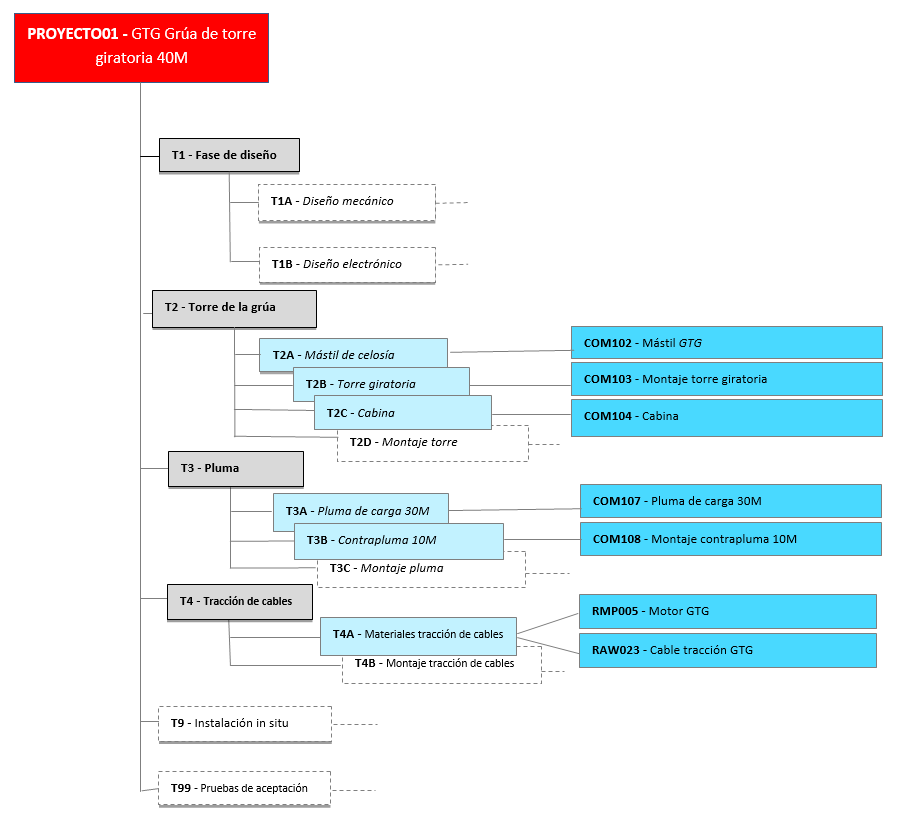

En el siguiente esquema se representan las tareas de material del proyecto:

Es importante tener una visión clara del seguimiento de proyecto que quieres realizar antes de crear las estructuras y comenzar el proyecto. Definir los niveles de seguimiento esperados para las Tareas y el Presupuesto es un elemento clave de esta visión.
Este anexo muestra que, aunque las dos estructuras son diferentes, se puede definir una sola estructura para los proyectos más simples. Consulta más adelante el apartado Presupuestos de los proyectos.

Más información

Crear un proyecto en Gestión de proyectos

Estructura operacional del proyecto > sección Actividad

Estructura operacional del proyecto > sección Artículos

Datos de referencia

Naturalezas de gasto de los proyectos

Naturaleza gasto	Descripción	Tipo	Tasa MO	Artículo vendido	Grupo naturaleza de gasto
EU-DMECHA	Diseño mecánico	Mano de obra	55/hora		Diseño
EU-DELECT	Diseño electrónico	Mano de obra	60/hora		Diseño
EU-ASSEMBLY	Montaje	Mano de obra	600/hora		Montaje
EU-QUALITY	Calidad	Mano de obra	40/hora		Calidad
EU-PROJECT	Gestión de proyectos	Mano de obra	70/hora	PROYECTO	Proyecto
EXPENSE	Gasto	Estados Unidos			Proyecto
MATSPE	Materiales especiales	Material			Artículo bajo petición
MATMECA	Materiales mecánicos	Material			Artículo bajo petición
MATSTOCK	Materiales de stock	Material			Artículo en stock
MATBULK	Materiales a granel	Material			Artículo en stock
PURDPT	Departamento Compras	Provisión			Proyecto

Centros de trabajo (con vínculo de naturaleza de gasto)

Centro de trabajo	Descripción	Naturaleza gasto	Tasa preparación	Tasa MO/máquina	Tasa horaria (sección de costes)
LAB010	Mecánico GTG	EU-ASSEMBLY	500	80	580
LAB011	Operador mecánico GTG	EU-ASSEMBLY	500	90	590
LAB012	Encargado GTG	EU-ASSEMBLY	400	100	500
MAC097	Corte de metal GTG		1000.	810	1810
MAC098	Robot de soldadura GTG		300	500	800

Estructura y artículo

componente	Descripción	Ctd.	Reaprov.	Modo gestión artículo	Naturaleza gasto	Vínculo proyecto	¿Entregable?	¿Artículo vendido?
COM100	Grúa de torre giratoria GTG 40M	1	Producción	No gestionado, En stock		Tarea MO (montaje)		Sí
.. COM101	Grúa de torre giratoria GTG 40M	1	Producción	No gestionado, En stock		Tarea MO (montaje)
.. .. COM102	Mástil de celosía GTG	8	Producción	Por pedido		Tarea de material	Sí
.. .. .. RAW015	Soporte metálico GTG	192	Compra	En stock	MATMECA
.. .. .. RAW016	Fijación soportes GTG	320	Compra	En stock	MATMECA
.. .. .. RAW017	Tornillos GTG	640	Compra	En stock	MATBULK
.. .. .. RAW906	Pintura, amarillo	16	Compra	En stock	MATSTOCK
.. .. RAW017	Tornillos GTG	80	Compra	En stock	MATBULK
.. .. COM103	Montaje torre giratoria	1	Producción	Por pedido		Tarea de material	Sí
.. .. .. RMP004	Rueda dentada GTG	5	Compra	Por pedido	MATSPE
.. .. .. RMP001	Engranaje de giro GTG	1	Compra	Por pedido	MATSPE
.. .. COM104	Cabina GTG	1	Producción	Por pedido		Tarea de material	Sí
.. .. .. COM105	Chasis cabina GTG	1	Producción	Por pedido
.. .. .. .. RAW015	Soporte metálico GTG	60	Compra	En stock	MATMECA
.. .. .. .. RAW016	Fijación soportes GTG	60	Compra	En stock	MATMECA
.. .. .. .. RAW017	Tornillos GTG	100	Compra	En stock	MATBULK
.. .. .. .. RAW019	Cristal de seguridad GTG	8	Compra	En stock	MATSTOCK
.. .. .. RAW020	Asiento conductor GTG	1	Compra	En stock	MATSTOCK
.. .. .. RMP002	Panel de control GTG	1	Compra	Por pedido	MATSPE
.. COM106	Montaje pluma GTG 30 m	1	Producción	No gestionado, En stock		Tarea MO (montaje)
.. .. COM107	Pluma de carga GTG 30 m	1	Producción	Por pedido		Tarea de material	Sí
.. .. .. COM110	Elemento pluma de carga GTG	6	Producción	Por pedido
.. .. .. .. RAW015	Soporte metálico GTG	108	Compra	En stock	MATMECA
.. .. .. .. RAW016	Fijación soportes GTG	180	Compra	En stock	MATMECA
.. .. .. .. RAW017	Tornillos GTG	360	Compra	En stock	MATBULK
.. .. .. .. RAW906	Pintura, amarillo	12	Compra	En stock	MATSTOCK
.. .. .. RAW017	Tornillos GTG	60	Compra	En stock	MATBULK
.. .. .. RMP003	Carretilla GTG	1	Compra	Por pedido	MATSPE
.. .. .. RAW025	Barra de tracción pluma GTG	2	Compra	En stock	MATMECA
.. .. COM108	Contrapluma GTG 10 m	1	Producción	Por pedido		Tarea de material	Sí
.. .. .. RAW015	Soporte metálico GTG	180	Compra	En stock	MATMECA
.. .. .. RAW021	Cemento contrapeso GTG	5	Compra	Por pedido	MATSPE
.. .. .. RAW025	Barra de tracción pluma GTG	2	Compra	En stock	MATMECA
.. COM109	Montaje tracción GTG	1	Producción	No gestionado, En stock		Tarea MO (montaje)
.. .. RMP005	Motor GTG	1	Compra	Por pedido	MATSPE	Tarea de material	Sí
.. .. RAW023	Cable tracción GTG	1	Compra	En stock	MATSTOCK	Tarea de material	Sí
.. .. RAW024	Gancho GTG	1	Compra	En stock	MATSTOCK	Tarea de material	Sí

Estructura y centro de trabajo

componente	Descripción	Reaprov.	Modo gestión artículo	Naturaleza gasto	Vínculo proyecto	Centro de trabajo	Coste estándar material
COM100	Grúa de torre giratoria GTG	Producción	No gestionado, En stock		Tarea MO (montaje)	LAB010 LAB012
.. COM101	Grúa de torre giratoria GTG 40M	Producción	No gestionado, En stock		Tarea MO (montaje)	LAB010 LAB011
.. .. COM102	Mástil de celosía GTG	Producción	Por pedido		Tarea de material	LAB010 MAC097 MAC098
.. .. .. RAW015	Soporte metálico GTG	Compra	En stock	MATMECA			1000.
.. .. .. RAW016	Fijación soportes GTG	Compra	En stock	MATMECA			40
.. .. .. RAW017	Tornillos GTG	Compra	En stock	MATBULK			10
.. .. .. RAW906	Pintura, amarillo	Compra	En stock	MATSTOCK			20
.. .. RAW017	Tornillos GTG	Compra	En stock	MATBULK			10
.. .. COM103	Montaje torre giratoria	Producción	Por pedido		Tarea de material	LAB010 LAB011
.. .. .. RMP004	Rueda dentada GTG	Compra	Por pedido	MATSPE			3000
.. .. .. RMP001	Engranaje de giro GTG	Compra	Por pedido	MATSPE			50000
.. .. COM104	Cabina GTG	Producción	Por pedido		Tarea de material	LAB010 LAB011 LAB012
.. .. .. COM105	Chasis cabina GTG	Producción	Por pedido			LAB010 MAC097 MAC098
.. .. .. .. RAW015	Soporte metálico GTG	Compra	En stock	MATMECA			1000.
.. .. .. .. RAW016	Fijación soportes GTG	Compra	En stock	MATMECA			40
.. .. .. .. RAW017	Tornillos GTG	Compra	En stock	MATBULK			10
.. .. .. .. RAW019	Cristal de seguridad GTG	Compra	En stock	MATSTOCK			1000.
.. .. .. RAW020	Asiento conductor GTG	Compra	En stock	MATSTOCK			200
.. .. .. RMP002	Panel de control GTG	Compra	Por pedido	MATSPE			500
.. COM106	Montaje pluma GTG 30 m	Producción	No gestionado, En stock		Tarea MO (montaje)	LAB011 LAB012
.. .. COM107	Pluma de carga GTG 30 m	Producción	Por pedido		Tarea de material	LAB010 LAB011
.. .. .. COM110	Elemento pluma de carga GTG	Producción	Por pedido			LAB010 MAC097 MAC098
.. .. .. .. RAW015	Soporte metálico GTG	Compra	En stock	MATMECA			1000.
.. .. .. .. RAW016	Fijación soportes GTG	Compra	En stock	MATMECA			40
.. .. .. .. RAW017	Tornillos GTG	Compra	En stock	MATBULK			10
.. .. .. .. RAW906	Pintura, amarillo	Compra	En stock	MATSTOCK			20
.. .. .. RAW017	Tornillos GTG	Compra	En stock	MATBULK			10
.. .. .. RMP003	Carretilla GTG	Compra	Por pedido	MATSPE			5000
.. .. .. RAW025	Barra de tracción pluma GTG	Compra	En stock	MATMECA
.. .. COM108	Contrapluma GTG 10 m	Producción	Por pedido		Tarea de material	LAB010 MAC097 MAC098
.. .. .. RAW015	Soporte metálico GTG	Compra	En stock	MATMECA			1000.
.. .. .. RAW021	Cemento contrapeso GTG	Compra	Por pedido	MATSPE			2000
.. .. .. RAW025	Barra de tracción pluma GTG	Compra	En stock	MATMECA			2000
.. COM109	Montaje tracción GTG	Producción	No gestionado, En stock		Tarea MO (montaje)	LAB010 LAB011 LAB012
.. .. RMP005	Motor GTG	Compra	Por pedido	MATSPE	Tarea de material		10000
.. .. RAW023	Cable tracción GTG	Compra	En stock	MATSTOCK	Tarea de material		5000
.. .. RAW024	Gancho GTG	Compra	En stock	MATSTOCK	Tarea de material		4000
